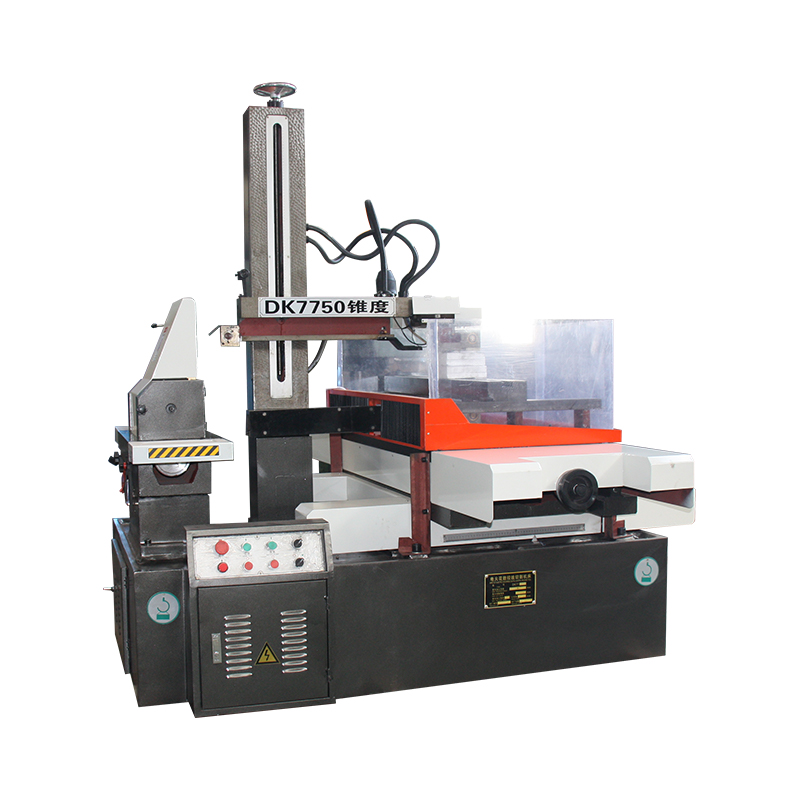

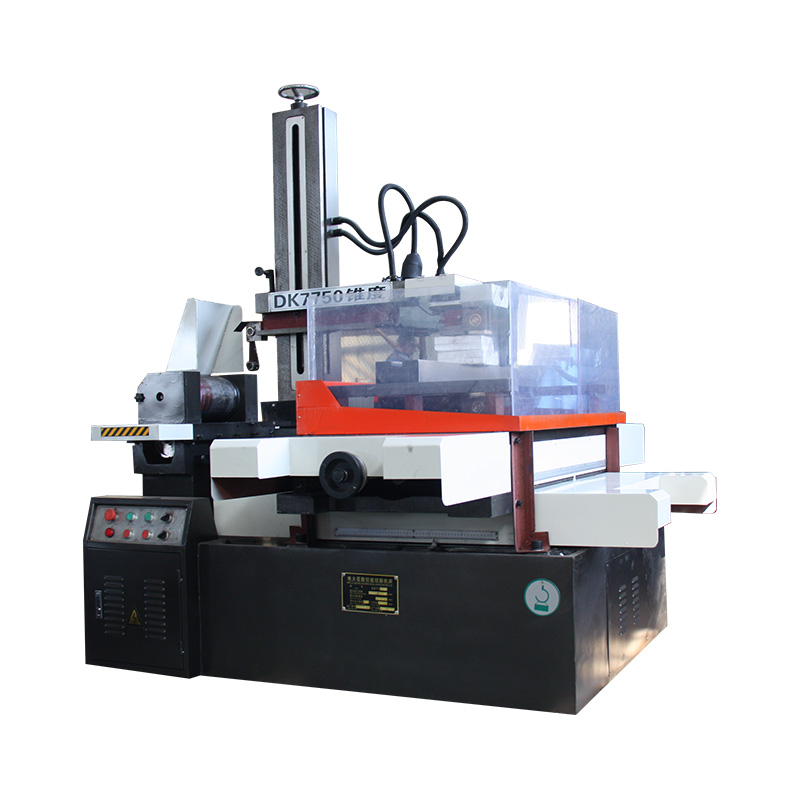

DK7750 AZ Casting piasku z odlewem piaskowym CNC Drut CNC EDM szybka maszyna do cięcia

1. Wymiary warstwy robocze: 1000 × 650 mm
2. Maksymalna grubość cięcia: 500 mm
3. Maksymalna stożka: 6º/80 mm
4. Maksymalne obciążenie: 900 kg
5. X, Y Oś Koordynalne Podróż: 500 × 630 mm
6. Molybdenum Drut Prędkość jazdy: 11 m/s
7. Workbench ruchomy tłuszcz równoważny: 0,001 mm
8. Płyn roboczy: DK-1, DK-4 Nanguang
9. Zasilanie: 380 V.50 Hz (220 V.50 Hz)
10. Zużycie energii maszynowej: <2KVA
11. Główna waga maszyny: 2400 kg
12. Główne wymiary maszyny: 1720 × 1680 × 1700
13. Dokładność przetwarzania: zgodnie ze standardem GB/T 7926-2015.
14. Optymalna chropowatość powierzchni Ra ≤2,5um.

1. Łóżko maszynowe wykonane jest z odlewania piasku żywicy, które ma niewielkie odkształcenie i wysoką wytrzymałość po wtórnym temperaturze.
2. Ma charakterystykę stabilnej wydajności, wysokiej mocy wyjściowej, szybkiej prędkości cięcia, wysokiej wykończenia powierzchni i niskiej utraty drutu molibdenu. Ultra-niska utrata drutu molibdenu znacznie zmniejsza koszty przetwarzania.
3. Zintegrowane programowanie i kontrola: Złożone grafiki można konwertować na rysunki DXF za pomocą CAD, grafikę przetwarzania można śledzić w czasie rzeczywistym i można wyświetlić status wielokrotnego przetwarzania. Ma również pamięć o awarii zasilania, wycofanie zwarcia, ochronę przerwy w drucie, automatyczne wyłączenie, dowolne obrót kąta i inne funkcje.
4. Dedykowany falownik odcinający marki służy do kontrolowania silnika transportu przewodowego, stepowej regulacji prędkości i bezproblemowej komórek z przełącznikiem indukcyjnym. Podczas komutacji nie ma zakłóceń iskier, nie ma hałasu komutacji, a silnik działa płynnie, co poprawia niezawodność i bezpieczeństwo maszyny.

Podstawową zasadą cięcia drutu EDM jest użycie elektrody narzędziowej do wykonania wyładowania impulsu na obrabiarce w celu osiągnięcia przetwarzania. Cięcie drutu EDM nie wymaga wytwarzania formujących elektrod i wykorzystuje cienki metalowy drut (zwykle nazywany drutem molibdenum) jako elektrody narzędziowej. Pozytywny biegun zasilania impulsów jest podłączony do przedmiotu obrabianego, a biegun ujemny jest podłączony do drutu molibdenu; Drut Molybdenum porusza się z pewną prędkością w przód i do tyłu i nieustannie wchodzi i opuszcza obszar rozładowania; Jednocześnie spryskiwa się płynną pożywkę między drutem Molybdenum i przedmiotem obrabianym. Tak długo, jak operator skutecznie kontroluje prędkość i trajektorię drutu molibdenu na obrabiarce, można wyciąć przedmiot wymaganego kształtu i rozmiaru. Trajektoria ruchu obrabianego jest tworzona przez współrzędne stołowe stołowe (dwa kontrolowane silniki krokowe w kierunkach pionowych i poziomych) poruszających się w kierunkach x i y.
Główna maszyna narzędzia do cięcia drutu CNC Series CNC składa się z łóżka, stołowiska, urządzenia do karmienia drucianego, szafy, zbiornika płynu chłodzącego, urządzeń elektrycznych narzędzi maszynowych, akcesoriów i innych komponentów. Opiera się na łóżku i stołowi roboczym, urządzeniu do karmienia drutu i ruszcie są instalowane na tej samej powierzchni podstawy łóżka.
Poniżej przedstawiono osobno:
1) łóżko
Łóżko to pudełkowa żywiczna część żeliwna żeliwna, która jest integralną strukturą odlewającą. Górna część jest wyposażona w stado warsztatowe, bęben do przechowywania, druciany stojak, oświetlenie i inne komponenty.
2) Workbench
Sch w warstwie składa się głównie z powierzchni warstwy warstwy, środkowej płyty oporu, śruby kulowej i skrzyni biegów prędkości. Podłużny i poprzeczny ruch płyty oporu przyjmuje konstrukcję prowadzącej kulę, a silnik krokowy napędza śrubę przez dwie pary biegów przeciwbackowych, aby zrealizować ruch warsztatu. Śruba kulowa ma zalety wysokiej dokładności transmisji, wysokiej wydajności i długiej żywotności.
3) Urządzenie do transportu przewodu
Bęben z przewodem składa się z cienkościennego pustego cylindra. Silnik napędza bęben magazynowy, aby obrócić się przez złącze, a ruch wzajemny bębna do przechowywania pochodzi ze śruby po zmianie prędkości przekładni w celu napędzania płyty przeciągnięcia urządzenia transportowego.
Częste odwracanie płyty oporu bębna z drutu jest kontrolowana przez zestaw przełączników indukcyjnych. Struktura jest prosta, a operacja wrażliwa. Lewe i prawe bloki kolizji są wyposażone w urządzenia bezpieczeństwa przeciążenia. Gdy przełącznik indukcyjny nie zmienia kierunku, prąd silnika transportowego jest odcięty.
4) Rałk
Drut Molybdenum jest jak zamknięty pasek transmisyjny, który jest napędzany przez kręty bęben do pracy tam iz powrotem. Koło druciane i para głównych kół prowadzących są owinięte drutem Molybdenum i biegną w cyklu.
Koło prowadzące przyjmuje uszczelnioną sekcję drutu molibdenu w pionie.
5) Zbiornik płynu chłodzącego
Pompa wodna dostarcza płyn roboczy do obszaru przetwarzania. Osad gromadzi się w brudnym pudełku i musi być regularnie czyszczony. Działający płyn chłodzący wykorzystuje ciecz saponifikowaną przez DX-1.
6) Akcesoria
① Zacisek: Grupa zacisków służy do ustalenia płaskiej płyty lub cylindrycznego przedmiotu obrabianego, a zacisk jest przymocowany do stołu warsztatowego za pomocą śruby typu T.
② Korba: Używany do uzwojenia drutu do obracania bębna magazynowania drutu.
③ Koło dokręcające drut: używane do ręcznego dokręcenia drutu molibdenu.
