1, Podstawowa zasada przetwarzania przewodów EDM:

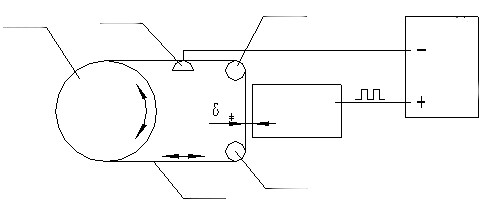

Przetwarzanie cięcia drutu EDM, rozładowanie impulsu między drutem elektrody a przedmiotem obrabianym, jak pokazano na rysunku pierwszym. Po przychodzeniu do impulsu elektrycznego między drutem elektrodowym a obrabianym przedmiotem wytwarza wyładowanie iskry, w środku kanału rozładowania, temperatura natychmiastowa do 10 000 ℃ lub więcej, wysoką temperaturę, tak aby metal obrabia stopił się, aby osiągnąć cel cięcia metalu.

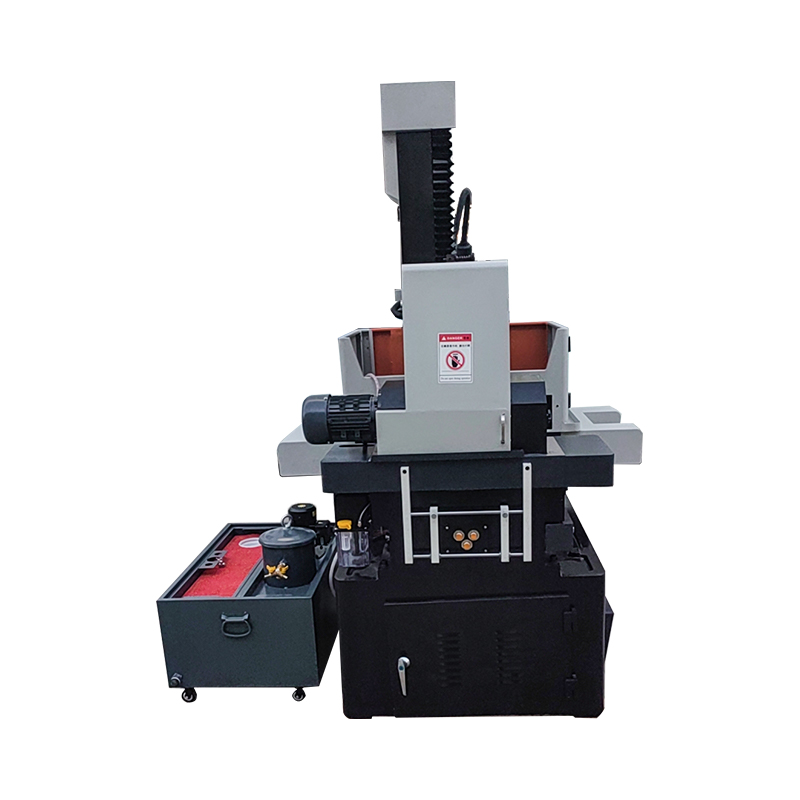

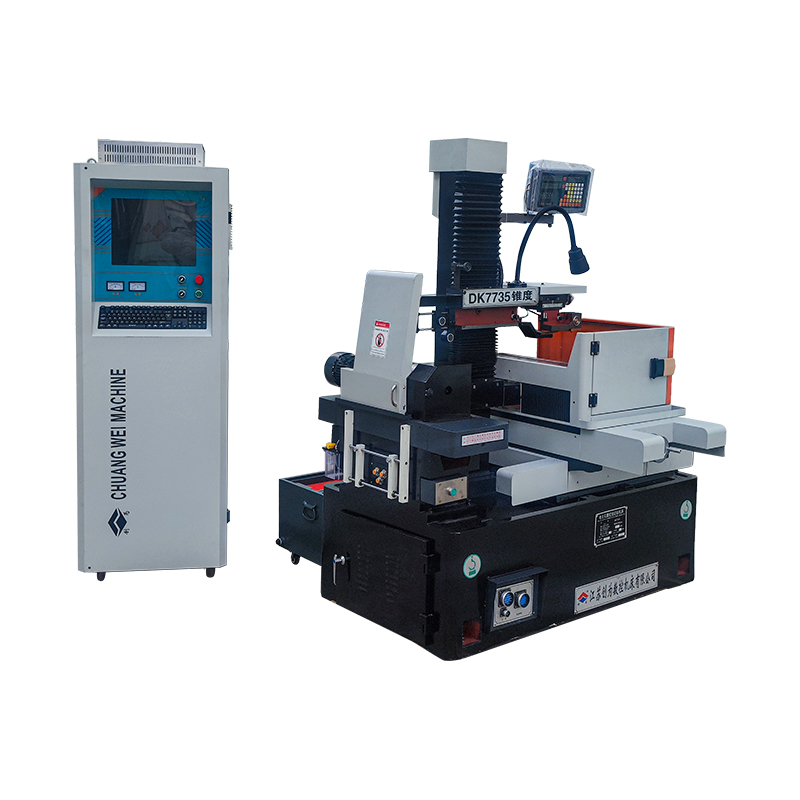

2, skład maszyny:
Narzędzie maszynowe składa się głównie z stołowego, mechanizmu transportu drutu, szkieletu, systemu sterowania elektrycznego i liczbowego systemu płynu i innych części oraz innych części.
(1) Stabilna
Stolik roboczy służy do zacisku przedmiotu do przetworzenia, w celu osiągnięcia przetwarzania automatycznego podawania. Składa się głównie z górnej i dolnej płyty krzyżowej, precyzyjnej śruby kulowej, sprzętu wolnego od sprzeciwu i prowadzenia. Górna i dolna płyta oporu porusza się w przód i do tyłu wzdłuż precyzyjnej liniowej drogi prowadzącej, a jej moc jest przesyłana przez silnik krokowy do śruby kulowej przez zestaw biegów bez odwrotu, aby osiągnąć, ze względu na osiągnięcie impulsu, aby wykonać przepływu stole roboczego 0,001 mm wymagań, a także w obsłudze wymagań wrażliwych, gładkich, a zatem na precyzyjnej linii przewodnika liniowego, a nie tylko wymagania dotyczące wymagań. Wysoki i mają pewien stopień sztywności i odporności na zużycie. Pewna sztywność i odporność na zużycie.
(2) Części transportu przewodu
Komponent transportu przewodu jest używany głównie do napędzania drutu elektrodowego zgodnie z pewnym ruchem prędkości liniowej, a drut elektrody jest starannie rany na lufie magazynowej, mechanizm transportu drutu składa się z lufy magazynowej silnika, górnej i dolnej płyty oporu, pasa synchronicznego, urządzenia odwracającego i innych komponentów.
Jego podstawowe wymagania to:
① Cylinder magazynowy z jednej ręki obracający się poruszający, aby upewnić się, że drut elektrody w cylindrze magazynowym jest starannie ułożony.
② Radialne bicie i osiowe bicie cylindra magazynowego powinny być małe.
③ Cylinder powinien być obracany do przodu i do tyłu.
④ Mechanizm przechowywania drutu powinien być izolowany od łóżka.
⑤ Partia transportowa przewodu przyjmuje zamkniętą pokrywę, aby zapobiec plusaniu płynu roboczego.
(3) Części do ramy drucianej
Części szkieletowe składają się głównie z kolumn, górnego i dolnego wspornika, koła prowadzącego, stożka i innych komponentów. Komponent szkieletowy i komponent cylindra magazynowania drutu razem tworzą układ ruchowy drutu elektrody. Główną funkcją szkieletu jest wsparcie drutu elektrody, gdy porusza się ze stabilną prędkością liniową i utrzymanie części roboczej drutu elektrody pod pewnym kątem geometrycznym do płaszczyzny tabeli.
Zespół stożkowy (płyta oporu między górnym wspornikiem) może zapewnić, że obrabianie obróbki osiągnie 6 °/80㎜.
(4) Składniki łóżka
Łóżko jest całą konstrukcją kwadratową, dlatego sztywność i wytrzymałość są dobra, której górna część jest wyposażona w części stołowe, części szkieletowe i części transportujące druty, a dolna część jest wyposażona w działający zbiornik cieczy i części elektryczne narzędzia maszynowego, który jest nie tylko bezpieczny, ale także sprzyjający poprawie środowiska operacyjnego. .
